谐波对电力电容器的危害
谐波电流一旦被电容器放大并迭加在电容的基波电流上，这将使流过电容器电流的有效值增加，电力电容器会由于谐波电流引起附加绝缘介质损耗加大、温度升离，加快电容器绝缘老化，甚至引起过热使电容器损坏。此外，谐波电流被放大引发的谐波电压増大一旦迭加在电容的基波电压上，同样会使电容器电压有效值增大，并且电压峰值也会大増加，造成电容器发生局部放电不能熄灭I这也是电容器损坏的一个主要原因。由于电容器对谐波电流的放大作用，它不仅危害电容器本身，而且会危及电网中的其它电气设备，严重时会造成电气设备损坏，甚至破坏电网的正常运行，因此，必须要解决好电容器对谐波电流的放大问题，加强谐波的抑制与防范。
产品概述

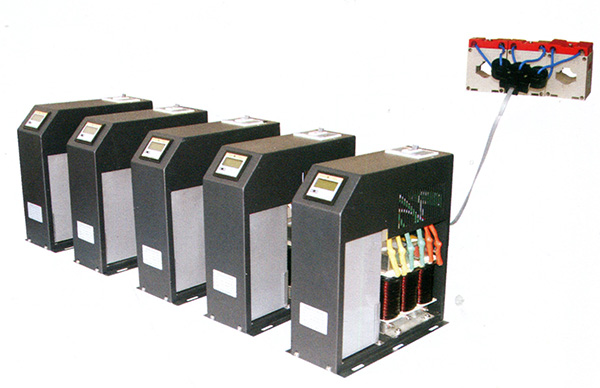

XDZN-B系列抑制谐波式集成电力电容补偿装置(下称智能滤波式电容器）是由智能测控单元、同步投切开关、智能保护单元、组网单元、显示单元、一台丨△型)或一台（Y型）低压自愈式电力电容器、高品质电抗器组成的智能无功补偿系统。产品具有模块化、标准化、免维护等特性I具有零投切、分级补偿、过电流/电压彳过温度保护、故障自诊断、测量、通信、信号、联机等功能。
XDZN-B系列智能滤波式电容器应用于电网谐波含量严重的低压电力系统中，能够安全可靠运行，不会产生谐波，对谐波无放大作用，并在一定程度上有吸收谐波的功能。有效的提高了系统功率因数，降低线损，提高电网电能质量。
1、高品质电抗器
XDZN-B系列智能滤波式电容器采用的电抗器工艺独特。电抗铁芯采用**低损耗进口冷轧取向硅钢片，芯柱由多个气隙分成均匀小段，气隙采用环氧层玉玻璃布板作间隔，以保证电抗气隙在运行过程中不发生变化。
线圈采用4级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，具有**的美感且有**的散热性能，确保电抗器具有较高的品质因数和极低的温升，并具有较好的滤波效果。
2、高品质滤波电力电容器
采用滤波式电力电容器，此电容器采用金属化聚丙烯膜材作为介质；损耗低，实际值低于0.10%电容器自身的能耗低、发热少、温升低、工作寿命长；优良的自愈性，过电压所造成介质局部击穿能迅速自愈，恢复正常工作，使可靠性大为提高；安全性，内装自放电电阻和保险装置，使用安全可靠。
3、同步零投切开关
XDZN-B系列智能滤波式电容器使用XD同步零投切开关，能够在谐波严重情况下实现**过零点投切，并具备电容器投切过程涌流冲击小、无切除过电压、无燃弧现象，耐电压、耐电流冲击能力强等特点。
4、智能化功能
XDZN-B系列智能滤波式电容器内部均采用工业级、宽温级元件，所有元件入厂使用前均经过包括高低温在内的所有指标测试。
除了要求电抗器、滤波电力电容器、同步零投切开关等核心元件具备高品质外，还应具备完善的保护功能，从而能够保证在电网谐波十分严重的场合下安全运行，有效保障电容器安全，延长设备寿命。因此XDZN-B系列智能滤波式电容器同样具备了过电压、欠电压、失压、短路、电容器过温保护等功能。
5、模块化结构
体积小、现场接线简单、维护方便。只需要增加模块数量即可实现无功补偿系统的扩容。
6、采用液晶显示界面
采用液晶显示界面、LED状态指示灯和按键实现人机联系。液晶显示器上具有运行工况提示、故障中文提示，LED指示灯具备投运、退运和故障三种运行状态。
7、故障定位技术
通过实时监测智能电容器内部零投切开关、断路器、电容器等零部件运行状况，并在液晶显示器实时中文提示。便于故障快速定位。从而实现免维护。

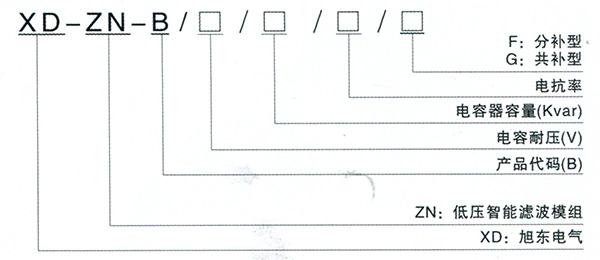

型号命名
1、电源条件
1）额定电压：AC200V/380V；
2）电压偏差：额定电压+20%
3）工频频率：50HZ
4）功率消耗：＜0.5w
2、环境条件
1)环境温度：-45~55℃
2）相对温度：40℃，20~90%
3）海拔高度：≤4500m
3、电气安全指标
电气间隙与爬电距离、绝缘强度、安全防护、短路强度、采样与控制电路防护均符合国家电力行业标准DL/T842-2003《低压并联电容器装置使用技术条件》、GB/T22582-2008《低压电力电容器功率因数补偿装置》中对应条款要求。
4、测量精度指标
1)电压：≤0.5%；
2)电流：≤0.5%；
3)温度：±1℃；
5、同步零投切开关技术指标
1)零投切偏移度：≤2.5%；
2)零投切涌流：≤2.5倍额定电流；
3)耐电压冲击：≥AC3500V(DC5000V)；
4)零电流冲击：≥100倍额定电流。
6、无功控制参数
1)无功容量：单台≤40Kvar（三相）、≤20Kvar（分相）；
2)联机：≤20台。
7、可靠性参数
1)电气投切寿命≥100万次；
2)控制准确率：100%；
3)电容器容量运行时间衰减率：≤1%/年；
4)电容器容量投切衰减率：≤0.1%/万次；
5)年故障率：≤0.1%。
